isotec enerjiISOTRAP MINI V3
- Yeni optimize edilmiş tasarım
- Ekonomik ve sağlam çözüm
- Önden yapıştırılmış EPDM bant
ISOTRAP MINI V3 Nedir?

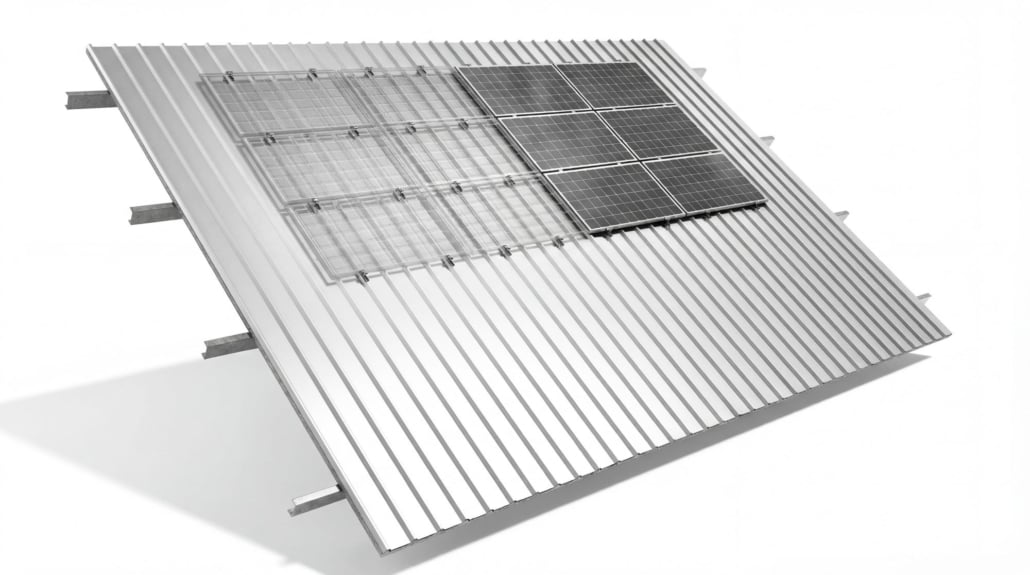

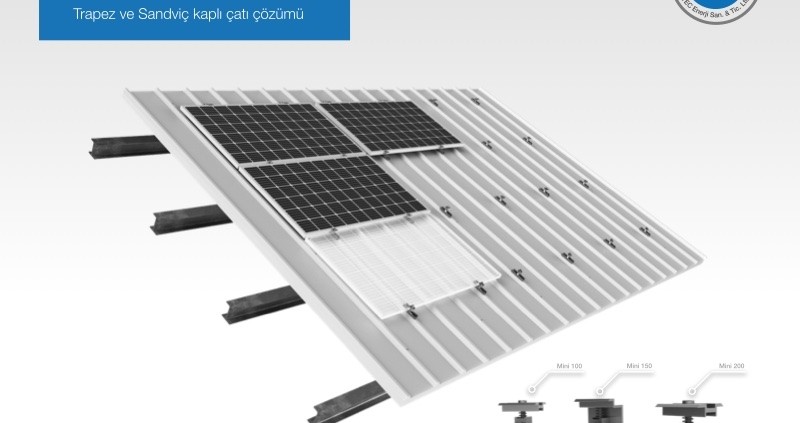

ISOTRAP MINI V3, trapez ve sandviç kaplı endüstriyel çatılara yatay yönde güneş paneli montajı için tasarlanmış kompakt bir montaj sistemidir.
Alüminyum 6063-T66 alaşımından üretilen raylar ve kelepçeler, EUROCODE standartlarına uygun hesaplanmıştır. Korozyon dayanımlı paslanmaz A2-70 bağlantı elemanları ve bimetal vidalar ile uzun ömürlü bir montaj sağlar.
Sistem, önceden yapıştırılmış EPDM sızdırmazlık bantları sayesinde çatı yüzeyinde su sızıntısını önlerken, hazır monte EasyClamp kelepçeleri ile geleneksel sistemlere göre %25 daha hızlı kurulum imkanı sunar. Metrekare başına sadece 0.45 kg ağırlığı ile çatıya minimum yük bindirir.
ISOTRAP MINI V3 — Sahada Nasıl Çalışır?
Tam ekran için video üzerindeki simgeye tıklayın
Teknik Veriler
| Kullanım Alanı | Trapez ve Sandviç kaplı çatılar |
| Panel Boyutu (L) | 1.500 mm - 2.384 mm |
| Panel Boyutu (W) | 990 mm - 1.330 mm |
| Panel Boyutu (H) | 30 mm - 45 mm |
| Sabitleme | Contalı sivri uçlu vida / Perçin |
| Profil / Kelepçe | Alüminyum 6063-T66 |
| Conta | EPDM |
| Bağlantı Elemanları | Paslanmaz A2-70 & Bimetal |
| Hadve Aralığı | Max. 285 mm |
| Yerleşim | Yatay |
Sistem Bileşenleri
Ana montaj profili (AL 6063-T66)

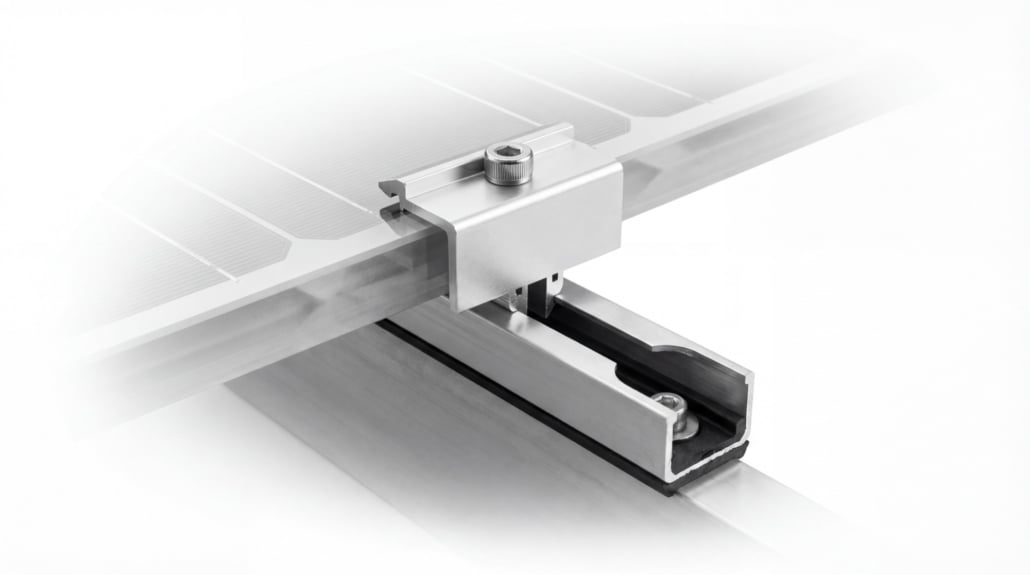

Paneller arası sabitleme kelepçesi
Dış kenar sabitleme kelepçesi
Çatı yüzeyine sabitleme
Alternatif sabitleme elemanı
Kolay Montaj
-
1Rayları Sabitleyin ISOTRAP Mini V3 raylarını trapez çatı hadveleri üzerine contalı sivri uçlu vidalarla sabitleyin.
-
2Panelleri Yerleştirin Güneş panellerini raylara yatay olarak yerleştirin. Panel kenarlarının kelepçe yuvasına oturduğundan emin olun.
-
3Kelepçelerle Kilitleyin EasyClamp Middle ve End kelepçelerle panelleri sıkıştırın. Tork anahtarı ile 5-25 N.m arasında sıkma torku uygulayın.
Teknik Dökümanlar
Ürüne ait tüm teknik dökümanları indirin
Bu sistem hakkında detaylı bilgi almak ister misiniz?
BF Aparatı · Bifacial Gölgelenme Avantajı
Sektörde 2 farklı yaklaşım var. ISOTEC'in BF aparatı neden hem ekonomik hem performanslı?
Bifacial Panellerde Gölgelenme Neden Önemli?
Bifacial (çift yüzlü) güneş panelleri, ön yüzeyleri kadar arka yüzeylerinden de elektrik üretir. Arka yüzey, zeminden yansıyan ve yan kenarlardan gelen ışınımı yakalar — tipik olarak %15-20 ek üretim sağlar.
Kritik nokta: Panel arka yüzeyine düşen ışığı engelleyen her parça (aşık, kiriş, kablo) → arka yüzeyde gölge çizgileri oluşturur ve bu gölgenin altındaki hücreler verim kaybeder. Aşık ile panel arasındaki mesafe ve aşığın kesit alanı belirleyici parametrelerdir.
Bu nedenle bifacial yatırımdan tam verim almak için montaj sisteminin tasarımı kritik önem taşır.
Sektörde 2 Tasarım Felsefesi
Bifacial gölgelenmeyi azaltmak için sektörde iki ana yaklaşım var:
Eğimli-C Kiriş Rakipler
Kiriş, panel ile aynı eğimde paralel uzanır. Tek uzun C-profili panel boyunca tutuş yapar.
- ✓ Az gölge, bifacial verim yüksek
- ✗ Uzun çelik kiriş, yüksek malzeme maliyeti
- ✗ Eğimli yapı, kolon yüksekliği farklılaşır
- ✗ Toleranslar zor, montaj uzun sürer
Düşey Kiriş + Yatay Z-Aşık ISOTEC + BF
Kirişler dik (zemine düşey, kısa). Z-profili aşıklar yatay uzanır. Aşık-panel arasına BF aparatı 56 mm spacer girer.
- ✓ Az çelik, hızlı montaj, ekonomik
- ✓ BF aparatı ile bifacial verim Eğimli-C ile eşit
- ✓ Standart kolon, kolay tedarik
- ✓ Termal genleşmeye uyumlu slot tasarım
CAD karşılaştırma — aşık-panel mesafeleri
BF Aparatı Nasıl Çalışır?
ISOTEC BF Aparatı, Z-aşık ile panel alt yüzü arasına yerleştirilen bir spacer + kelepçe sistemidir. 56 mm mesafe yaratarak panel arka yüzeyine düşen ışınımı maksimize eder.
Tasarım özellikleri
- Spacer gövde: EN AW-6005A T6 anodize alüminyum (3.0 mm cidar)
- Mesafe: Aşık üst yüzey ile panel alt yüzey arası 56 mm
- Slot tasarımı: Panel termal genleşmesine uyum (±2 mm tolerans)
- Vida: Paslanmaz çelik A2 M8×40 hexagonal
Kelepçe varyasyonları
| Kod | Tip | Kullanım |
|---|---|---|
| BFC | Cam-cam edge | Panel kenarlarında, çerçevesiz cam-cam paneller için |
| BFC-E | Orta tutuş | Panel ortasında, paylaşımlı tutuş, çerçevesiz |
| BFC-SET | Komple set | Tüm bileşenler hazır paket, hızlı montaj |
CAD detay — ISOTEC sistemi
Bifacial Radiance Simülasyon Sonuçları
Sonuçlar, NREL'in (ABD Ulusal Yenilenebilir Enerji Laboratuvarı) açık kaynaklı Bifacial Radiance Python kütüphanesi ile elde edildi. Saha koşullarını birebir yansıtan tarayıcı temelli ışınım hesabı yapılır.
Heat map karşılaştırması
Sıcak (sarı) renkler yüksek ışınımı (1.77 MWh/m² yıllık), soğuk (mavi) renkler gölge bölgelerini gösterir. Her iki sistemde de panel ön yüzü (üst sarı alan) homojen ışınım alır; fark panel arka yüzeyinde görülür.
Sayısal sonuçlar
| Sistem | Bifacial Gain | Gölge Çizgisi | Maliyet |
|---|---|---|---|
| Eğimli-C (Rakip) | ~%18-20 | 1 büyük | 💰💰💰 Yüksek |
| ISOTEC + BF Aparatı | %18 | 2 küçük | 💰 Ekonomik |
| ISOTEC (BF aparatsız) | ~%10-12 | 2 yakın gölge | 💰 En düşük |
Aynı bifacial üretim, daha kısa kiriş, daha az çelik, daha hızlı montaj. Saha ölçeğinde maliyet farkı belirgin.
