ISOSIDE
- Hadvenin yanından sabitleme — çatı kaplaması delinmez
- Önden yapıştırılmış EPDM bant ile tam sızdırmazlık
- 4 farklı ISOBEAM yüksekliği (30/45/60/85 mm) ile esnek yapılandırma
- Boy profil kullanım imkanı — 12 yıl sistem garantisi
ISOSIDE Nedir?

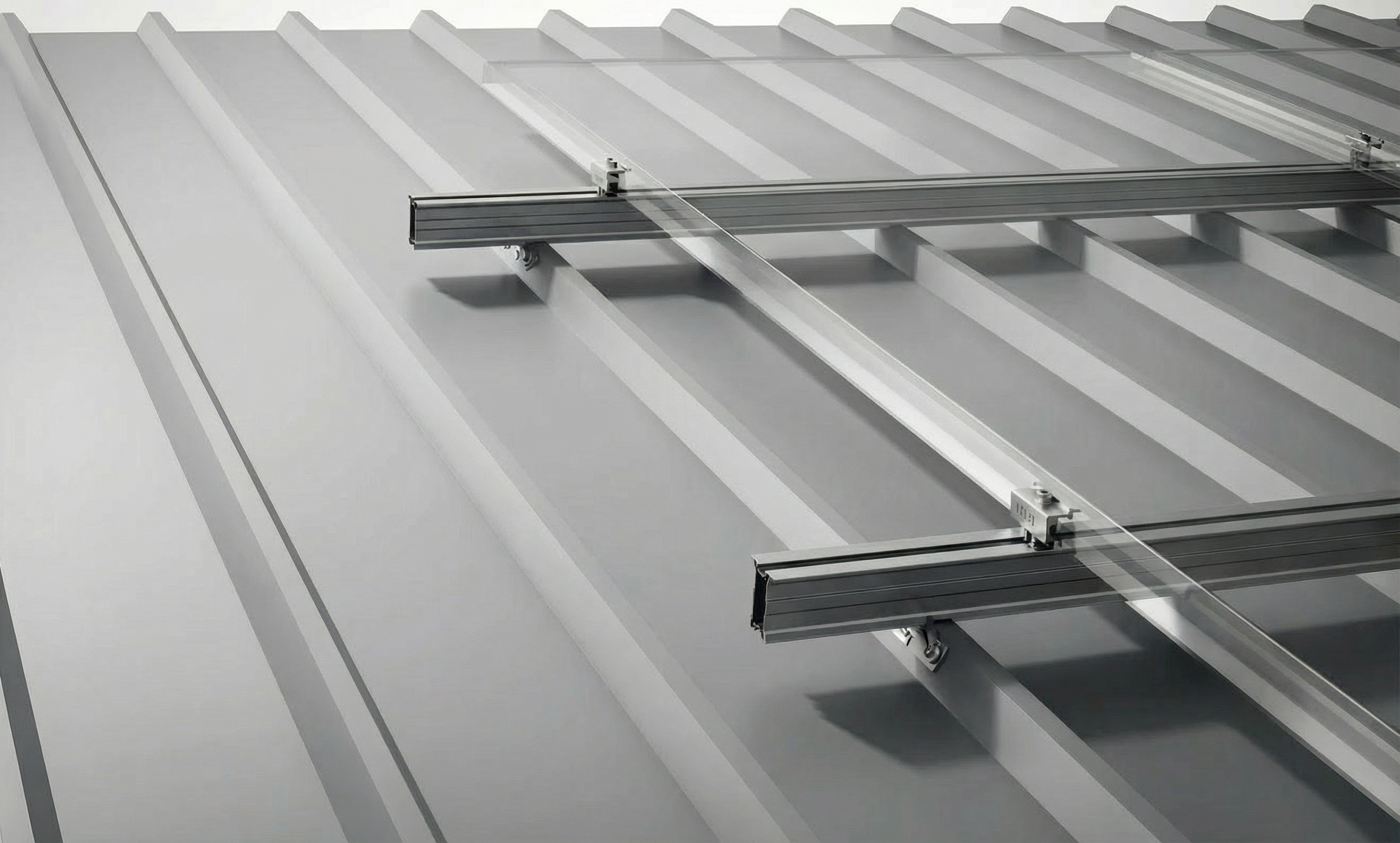

ISOSIDE, trapez ve sandviç kaplı endüstriyel çatılarda güneş paneli montajı için geliştirilmiş, ekonomik ve sağlam bir montaj sistemidir. Sistemin kalbi olan XSide aparatı, hadvenin yanı sıra vidalanarak uygulanır; bu sayede çatı kaplaması delinmez ve sızma riski ortadan kalkar.
XSide aparatlarının üzerinde önden açılmış delikler sayesinde uygulama sırasında çapak oluşturmaz, korozyon riski taşımaz. Aparatın arkasındaki önden yapıştırılmış EPDM conta, XSide ile çatı kaplaması arasında ek bir su bariyeri oluşturur. Contalı sivri uçlu vidalar veya su geçirmez perçinler ile kalıcı sızdırmazlık sağlanır.

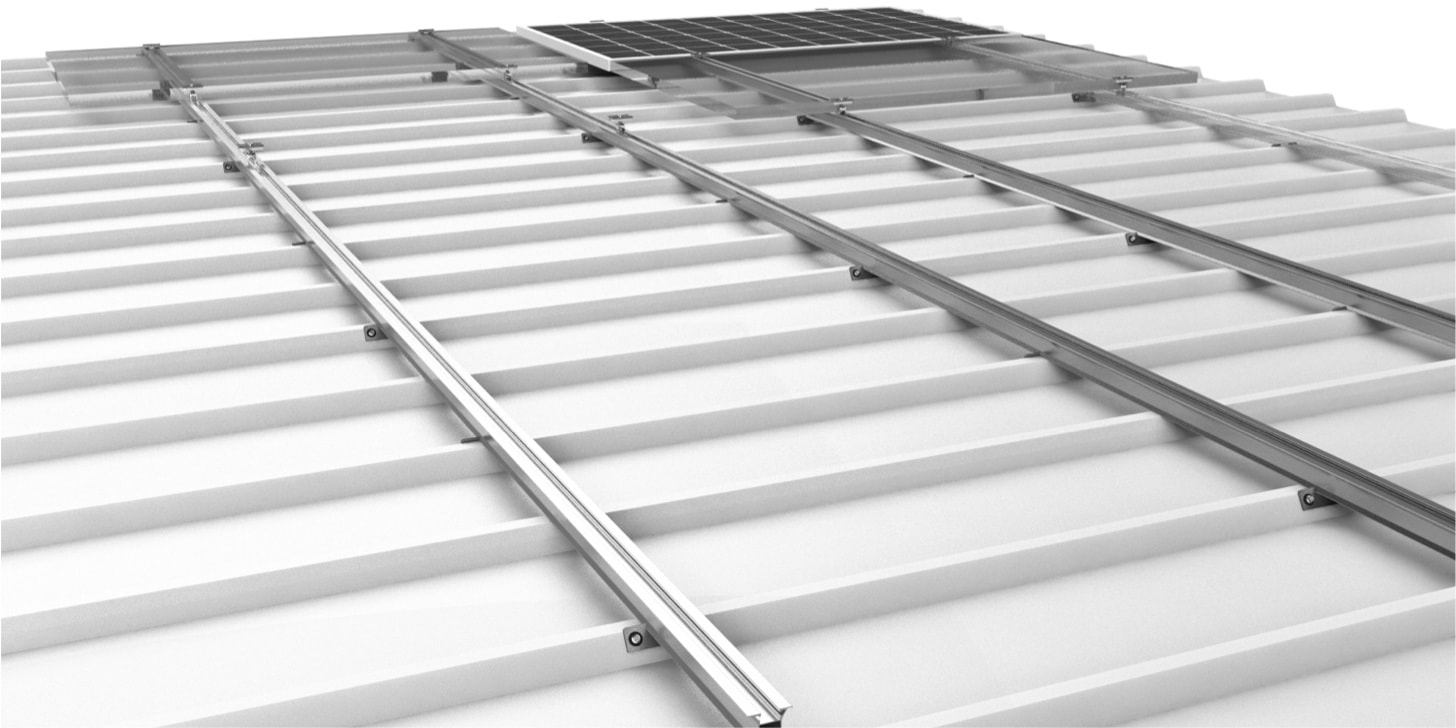

Dört farklı ISOBEAM profil yüksekliği (30, 45, 60, 85 mm) ile her çatı konfigürasyonuna uyum sağlayan ISOSIDE, hem yatay hem dikey panel yerleşimini destekler. Enerji üretimini maksimize etmek isteyen endüstriyel tesisler için ideal, hızlı ve güvenilir bir çözümdür.
Teknik Veriler
| Kullanım Alanı | Trapez ve Sandviç kaplı eğimli çatılar |
| Panel Boyutu (L) | 1.500 - 2.384 mm |
| Panel Boyutu (W) | 990 - 1.330 mm |
| Panel Boyutu (H) | 30 - 45 mm |
| Profil Boy Seçenekleri | 1.050 - 6.050 mm |
| Profil Yükseklik Seçenekleri | 30 / 45 / 60 / 85 mm |
| Sabitleme | Contalı sivri uçlu vida / Su geçirmez perçin + XSide aparatı |
| Profil / Ray | Alüminyum 6063-T66 & 6005-T6 |
| Kelepçe | Alüminyum 6063-T66 |
| Conta | EPDM Kauçuk |
| Bağlantı Elemanları | Paslanmaz A2-70 & Bimetal |
| Yerleşim | Yatay ve Dikey |
Sistem Bileşenleri

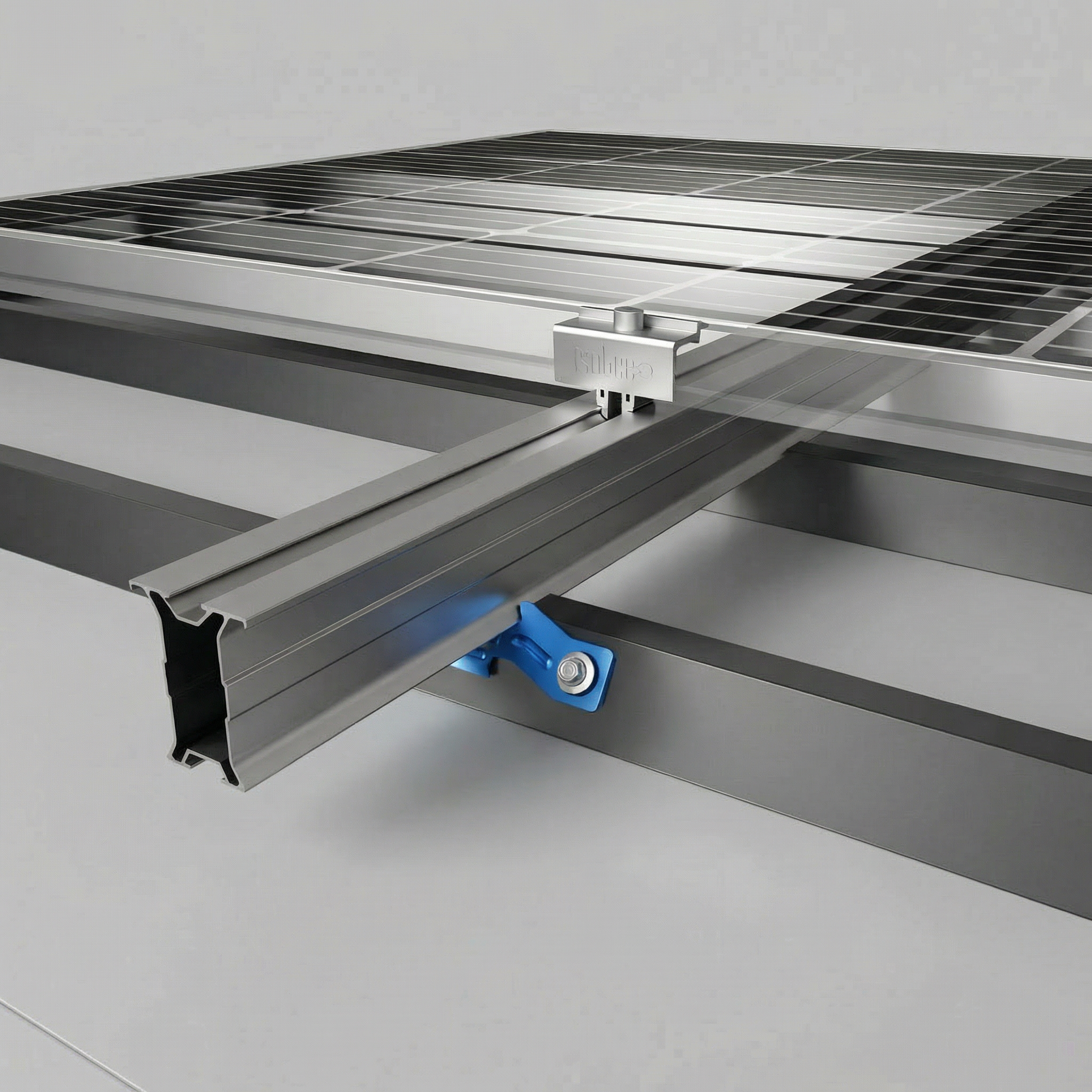

Panel taşıyıcı ana ray profili (AL 6063-T66). 30/45/60/85 mm yükseklik seçenekleri. XSide aparatının kanalına yerleştirilir ve inbus vida ile sabitlenir.
İki ISOBEAM profilin uç uca birleştirilmesi için bağlantı aparatı. Profilin içine yerleştirilir ve akıllı vida ile sabitlenir.
Profilin açıkta kalan uç kısmını kapatarak koruma ve estetik görünüm sağlar.
Panellerin dışarıda kalan kenarları için universel son kelepçe. 30-45 mm çerçeveli tüm PV modüller ile uyumlu.
İki panel arasında kalan kenarlar için universel orta kelepçe. Tüm ISOTEC sistemleri ile uyumlu.
ETA belgeli, ucu sertleştirilmiş contalı vida. Vidalamada çapak oluşturmaz, XSide aparatını çatıya sabitleyerek sızdırmazlık sağlar.
EPDM contalı özel perçin. Sızdırmazlık garantili alternatif sabitleme elemanı.
Kolay Montaj
-
1İşaretleme ve Yerleştirme Panel yerleşim planına göre XSide aparatlarının monte edileceği hadve yanları belirlenir ve işaretlenir.
-
2XSide Sabitleme XSide aparatları, hadvenin yanlarından önden açılmış delikler üzerinden contalı sivri uçlu vida veya perçin ile çatıya sabitlenir. EPDM contaların sıkıştığını gözlemleyin.
-
3ISOBEAM Profil Montajı ISOBEAM profilleri XSide aparatının kanalına yerleştirilir ve aparatın üzerindeki inbus vida sıkılarak profil sabitlenir.
-
4Profil Birleştirme ve Kapak Sistem sürekliliğini sağlamak için ISOBEAM Connector ile profiller uç uca birleştirilir. Uç kısımlara ISOBEAM Cap takılır.
-
5Panel Montajı Sistemin başlangıç ve bitişinde EasyClamp End profil kanalına yerleştirilir. Güneş paneli sisteme oturtulur ve EasyClamp End sıkılarak sabitlenir.
-
6Ara Kelepçe ve Tamamlama İki panel arasına EasyClamp Middle aparatları eklenerek sıkılır. Sistem tamamlanmış olur.
Teknik Dökümanlar
Ürüne ait tüm teknik dökümanları indirin
Projenize en uygun ISOSIDE konfigürasyonunu birlikte belirleyelim.
BF Aparatı · Bifacial Gölgelenme Avantajı
Sektörde 2 farklı yaklaşım var. ISOTEC'in BF aparatı neden hem ekonomik hem performanslı?
Bifacial Panellerde Gölgelenme Neden Önemli?
Bifacial (çift yüzlü) güneş panelleri, ön yüzeyleri kadar arka yüzeylerinden de elektrik üretir. Arka yüzey, zeminden yansıyan ve yan kenarlardan gelen ışınımı yakalar — tipik olarak %15-20 ek üretim sağlar.
Kritik nokta: Panel arka yüzeyine düşen ışığı engelleyen her parça (aşık, kiriş, kablo) → arka yüzeyde gölge çizgileri oluşturur ve bu gölgenin altındaki hücreler verim kaybeder. Aşık ile panel arasındaki mesafe ve aşığın kesit alanı belirleyici parametrelerdir.
Bu nedenle bifacial yatırımdan tam verim almak için montaj sisteminin tasarımı kritik önem taşır.
Sektörde 2 Tasarım Felsefesi
Bifacial gölgelenmeyi azaltmak için sektörde iki ana yaklaşım var:
Eğimli-C Kiriş Rakipler
Kiriş, panel ile aynı eğimde paralel uzanır. Tek uzun C-profili panel boyunca tutuş yapar.
- ✓ Az gölge, bifacial verim yüksek
- ✗ Uzun çelik kiriş, yüksek malzeme maliyeti
- ✗ Eğimli yapı, kolon yüksekliği farklılaşır
- ✗ Toleranslar zor, montaj uzun sürer
Düşey Kiriş + Yatay Z-Aşık ISOTEC + BF
Kirişler dik (zemine düşey, kısa). Z-profili aşıklar yatay uzanır. Aşık-panel arasına BF aparatı 56 mm spacer girer.
- ✓ Az çelik, hızlı montaj, ekonomik
- ✓ BF aparatı ile bifacial verim Eğimli-C ile eşit
- ✓ Standart kolon, kolay tedarik
- ✓ Termal genleşmeye uyumlu slot tasarım

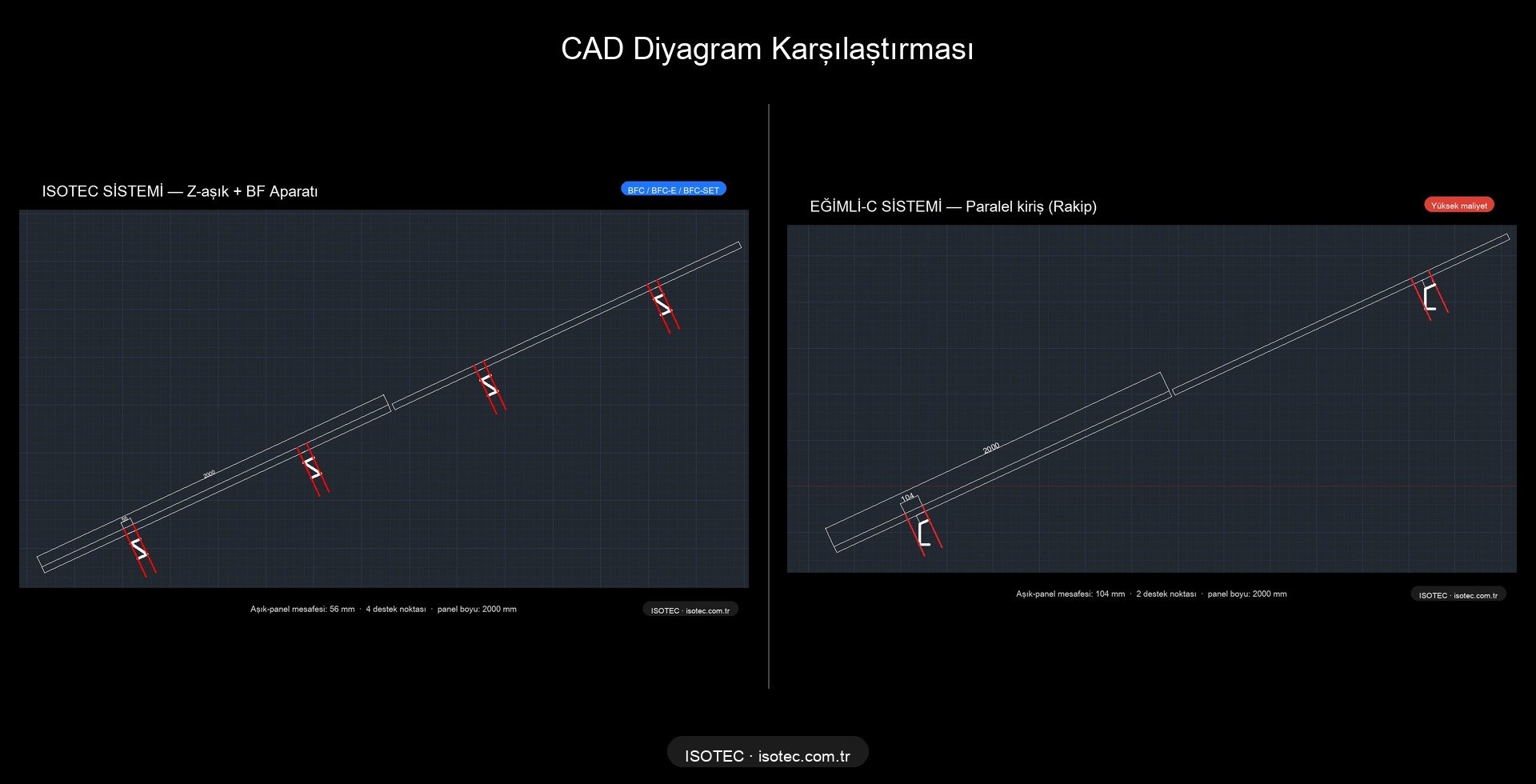

CAD karşılaştırma — aşık-panel mesafeleri
BF Aparatı Nasıl Çalışır?

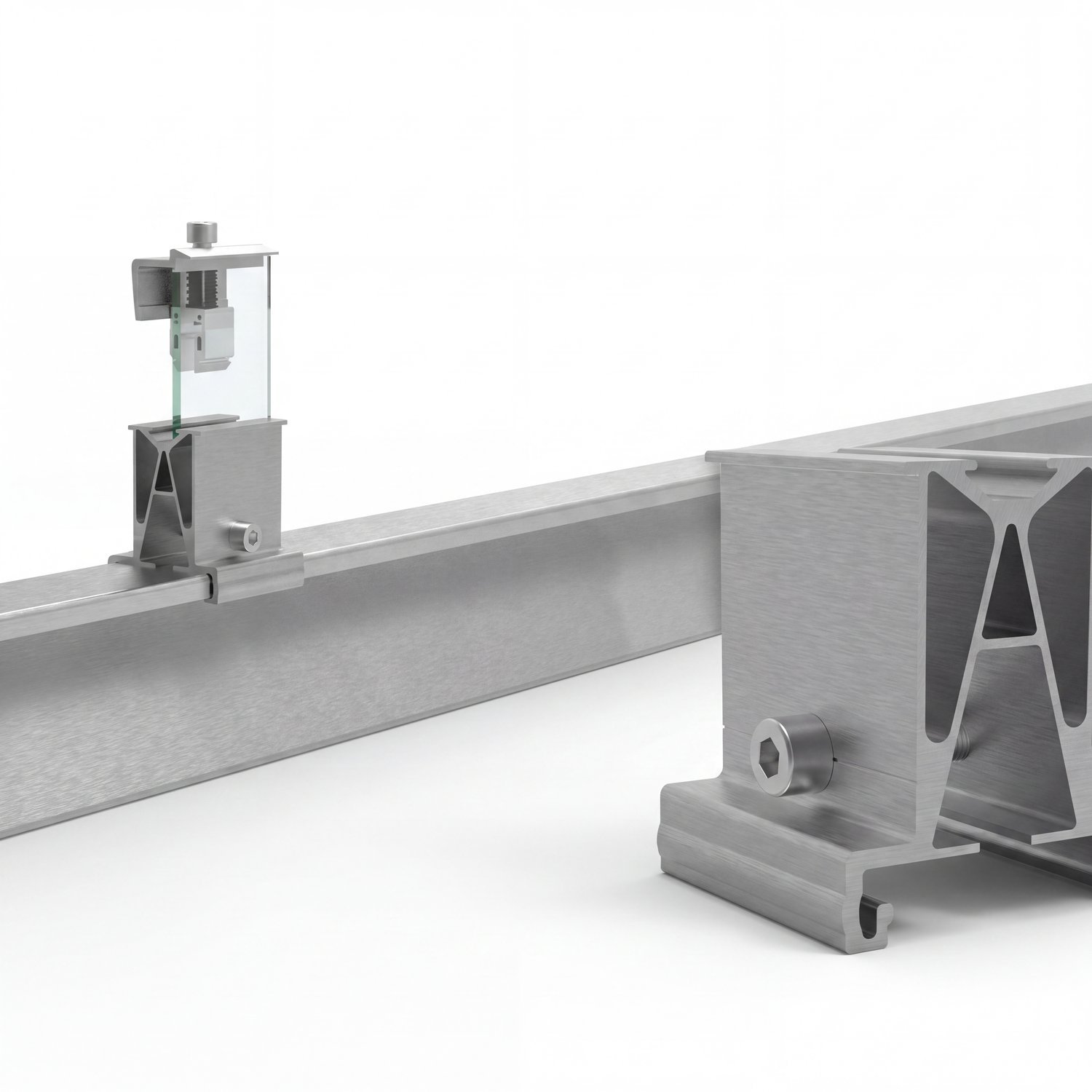

ISOTEC BF Aparatı, Z-aşık ile panel alt yüzü arasına yerleştirilen bir spacer + kelepçe sistemidir. 56 mm mesafe yaratarak panel arka yüzeyine düşen ışınımı maksimize eder.
Tasarım özellikleri
- Spacer gövde: EN AW-6005A T6 anodize alüminyum (3.0 mm cidar)
- Mesafe: Aşık üst yüzey ile panel alt yüzey arası 56 mm
- Slot tasarımı: Panel termal genleşmesine uyum (±2 mm tolerans)
- Vida: Paslanmaz çelik A2 M8×40 hexagonal
Kelepçe varyasyonları
| Kod | Tip | Kullanım |
|---|---|---|
| BFC | Cam-cam edge | Panel kenarlarında, çerçevesiz cam-cam paneller için |
| BFC-E | Orta tutuş | Panel ortasında, paylaşımlı tutuş, çerçevesiz |
| BFC-SET | Komple set | Tüm bileşenler hazır paket, hızlı montaj |

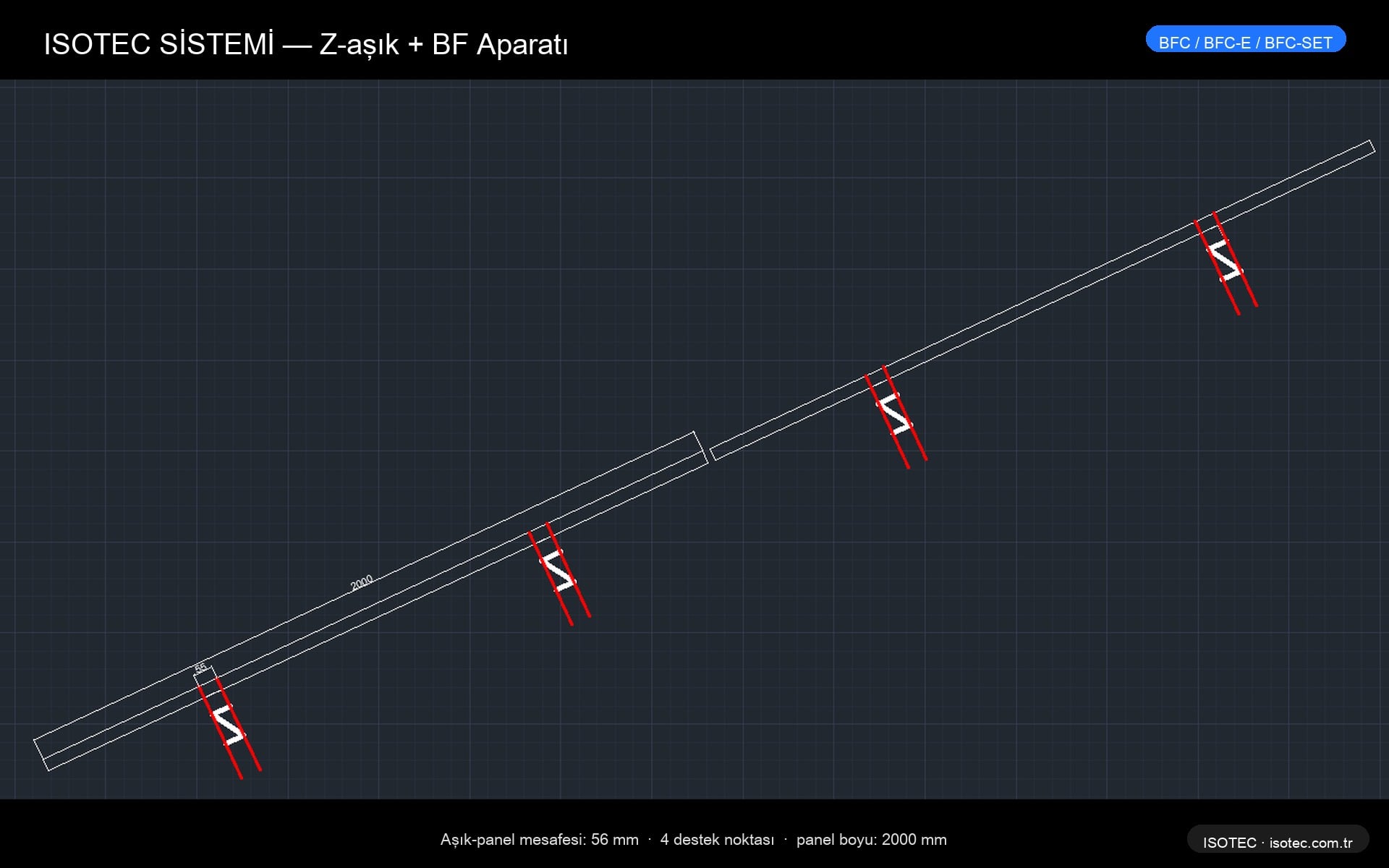

CAD detay — ISOTEC sistemi
Bifacial Radiance Simülasyon Sonuçları
Sonuçlar, NREL'in (ABD Ulusal Yenilenebilir Enerji Laboratuvarı) açık kaynaklı Bifacial Radiance Python kütüphanesi ile elde edildi. Saha koşullarını birebir yansıtan tarayıcı temelli ışınım hesabı yapılır.

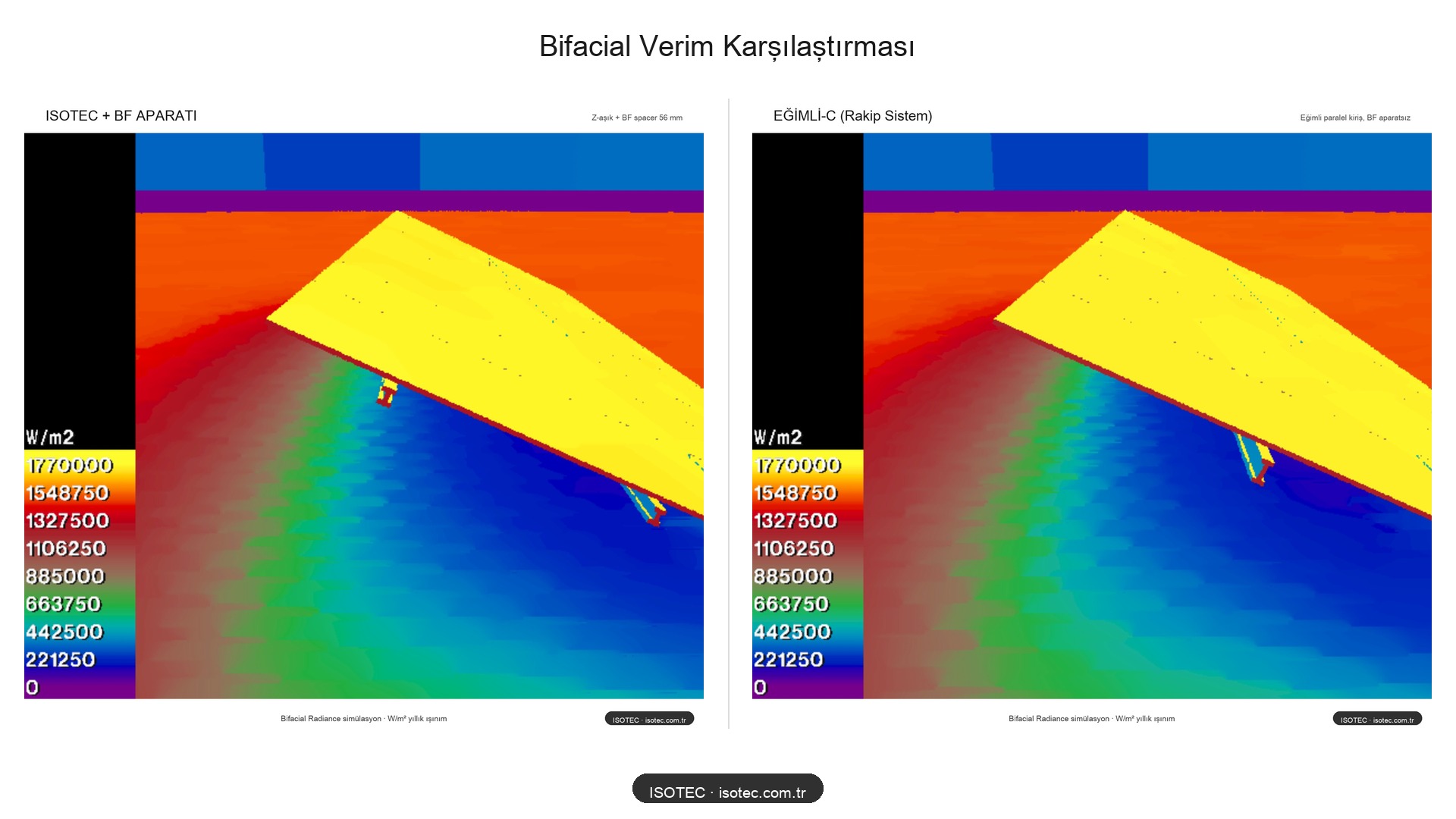

Heat map karşılaştırması
Sıcak (sarı) renkler yüksek ışınımı (1.77 MWh/m² yıllık), soğuk (mavi) renkler gölge bölgelerini gösterir. Her iki sistemde de panel ön yüzü (üst sarı alan) homojen ışınım alır; fark panel arka yüzeyinde görülür.
Sayısal sonuçlar
| Sistem | Bifacial Gain | Gölge Çizgisi | Maliyet |
|---|---|---|---|
| Eğimli-C (Rakip) | ~%18-20 | 1 büyük | 💰💰💰 Yüksek |
| ISOTEC + BF Aparatı | %18 | 2 küçük | 💰 Ekonomik |
| ISOTEC (BF aparatsız) | ~%10-12 | 2 yakın gölge | 💰 En düşük |
Aynı bifacial üretim, daha kısa kiriş, daha az çelik, daha hızlı montaj. Saha ölçeğinde maliyet farkı belirgin.
