Gaziantep 270,73 kWp Çatı GES: ISOTRAP XL Montaj Sistemi

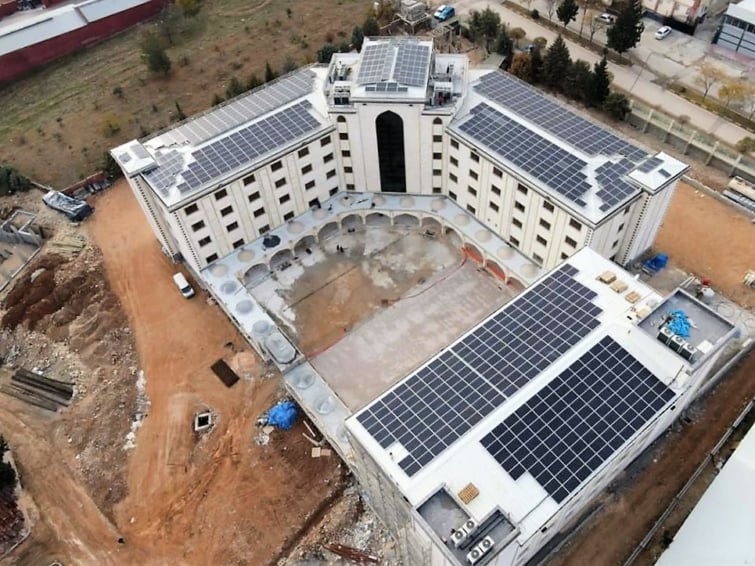

Avlulu binanın çatıları, havadan görünüm
Kısaca
ISOTEC, 2020'de Gaziantep'in Şahinbey ilçesinde, avlulu bir bina kompleksinin çatılarına kurulan 270,73 kWp gücündeki güneş enerjisi santrali için ağırlıklı olarak XLA aparatlı ISOTRAP XL olmak üzere karma bir montaj sistemi sağladı. 833 adet 325 Wp panel çift eğimli sandviç panel çatılara bağlandı; statik rapor mevcut çatı aşıklarının tahkikini de kapsıyor.
Proje
Avlulu binanın çift eğimli çatılarında
Santral, Gaziantep'in Şahinbey ilçesinde, ortasında kemerli bir avlu bulunan büyük bir bina kompleksinin çatılarına kuruldu. Çatılar çift eğimli, kenarlarda ise küçük teras bölümleri var; fotoğraflarda paneller köşe kanatlarda ve uzun kanatta ayrı ayrı alanlar halinde, avlunun çevresini saran bir düzende görülüyor. Statik raporda çift eğimli sandviç panel çatı, eğimi 7°, bina yüksekliği 16,50 m ve rakım 820 m olarak alındı.
Çatının bölümlerine göre birkaç bağlantı çözümü birlikte kullanıldı. En yaygını ISOTRAP XL: hadveye oturan XLA aparatları ISOBEAM boy profilleri taşıyor. Bunun yanında aşığa saplamayla bağlanan BAP aparatı, ISOBEAM X'in çift ray düzeni için XLA-X aparatı ve bazı bölümlerde ISOKEN kenet aparatı kullanıldı. Paneller profillere EasyClamp orta ve kenar kelepçeleriyle oturuyor.
Statik rapor ISOBEAM X için hazırlandı ve alüminyum 6063-T66 ISOBEAM 45 profillerinin yanı sıra mevcut çatı aşıklarının tahkikini de içeriyor. Hesaplar 3. kar bölgesine, 1,30 kN/m² zemin kar yüküne ve 1684 × 1002 × 35 mm panel ölçüsüne göre yapıldı.
Kesit · şematik
Şematik çizim: ISOTRAP XL sisteminin genel yapısı. Bu projeye ait ölçü verilmemiştir.
Teknik detaylar
Panel
833 × 325 Wp
Panel ölçüsü
1684 × 1002 × 35 mm
Çatı tipi
Sandviç panel · 7°
Bina yüksekliği
16,50 m
Profil
ISOBEAM 45 ve 60
Bağlantı
XLA · BAP · XLA-X · ISOKEN
Profil malzemesi
Alüminyum 6063-T66
Zemin kar yükü
1,30 kN/m²
Statik rapor
Projeye özel · 12 s.
Sık sorulanlar
Gaziantep'teki bu çatılarda hangi montaj sistemi kullanıldı?
Çatının bölümlerine göre karma bir çözüm: en yaygını XLA aparatlı ISOTRAP XL; ayrıca BAP, ISOBEAM X (XLA-X) ve ISOKEN aparatları. Santralin gücü 270,73 kWp.
Profiller çatıya nasıl bağlandı?
Çatının bölümlerine göre XLA aparatı, aşığa saplamalı BAP aparatı, ISOBEAM X için XLA-X aparatı ve bazı bölümlerde ISOKEN aparatı kullanıldı.
Mevcut çatı aşıkları kontrol edildi mi?
Evet; statik raporda mevcut aşık tahkiki ayrı bir bölüm olarak yer alıyor.
Statik hesapta hangi yükler esas alındı?
3. kar bölgesi için 1,30 kN/m² zemin kar yükü esas alındı; çatı eğimi 7°, panel ölçüsü 1684 × 1002 × 35 mm.
