Trapez, Sandviç veya Kiremit: Doğru Güneş Paneli Montaj Sistemi
Çatınızın hangi tipte olduğu, güneş enerjisi sisteminizin hem maliyetini hem de ömrünü doğrudan belirler. Yanlış montaj sistemi seçimi; çatı sızdırmazlığını bozar, statik hesapları geçersiz kılar ve üretici garantisini düşürür. Bu rehberde Türkiye’nin 3 yaygın çatı tipini — trapez metal, sandviç panel ve eğimli/kiremit — ve her birine özel ISOTEC sistemini teknik verilerle karşılaştırıyoruz.
İÇİNDEKİLER
1. Çatı Tipi Neden Bu Kadar Önemli?
Güneş enerjisi projesinde en sık yapılan hata, montaj sistemini çatı tipinden bağımsız seçmektir. Oysa her çatı profili, farklı yük dağılımı, farklı su yalıtım katmanı ve farklı yapısal rijitlik sunar. Bu farklılıklar, doğrudan sistemi belirler:
Türkiye’deki endüstriyel yapı stoğunun yaklaşık %62’si trapez metal çatıya sahipken, %24’ü sandviç panel, %14’ü ise eğimli veya kiremit çatıyla kaplıdır (İnşaat Mühendisleri Odası verilerine dayalı tahmin, 2024). ISOTEC, bu üç tip için üç ayrı sistem geliştirmiştir. Her birini aşağıda inceliyoruz.
2. Trapez Metal Çatılar: ISOTRAP Ailesi

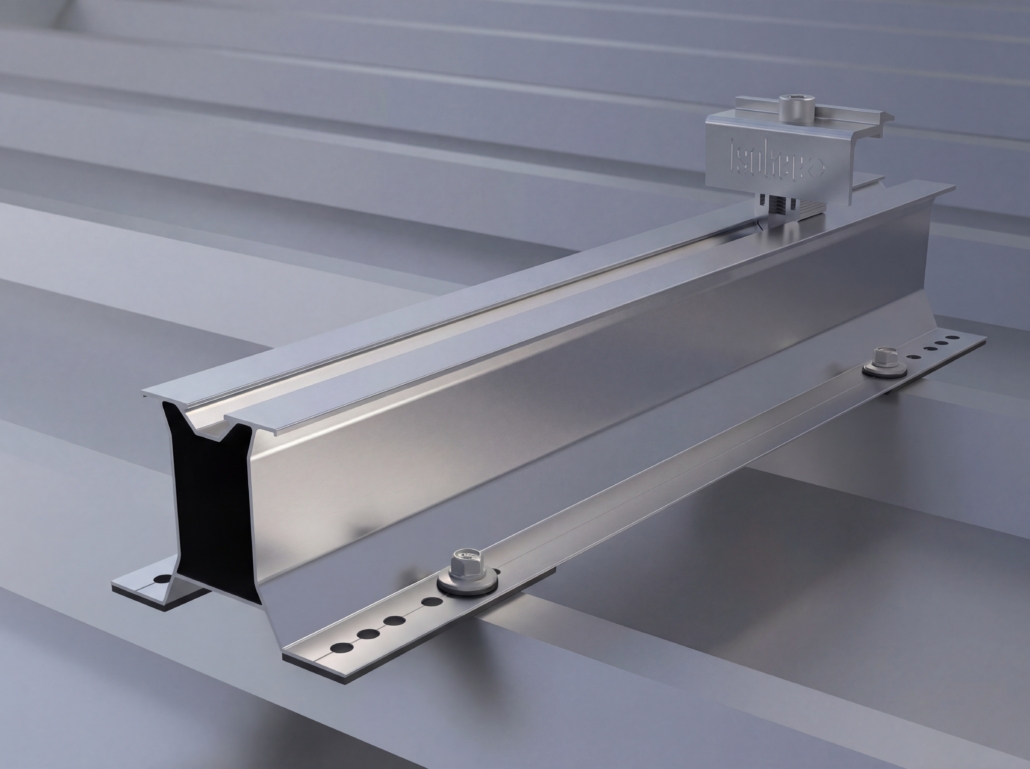

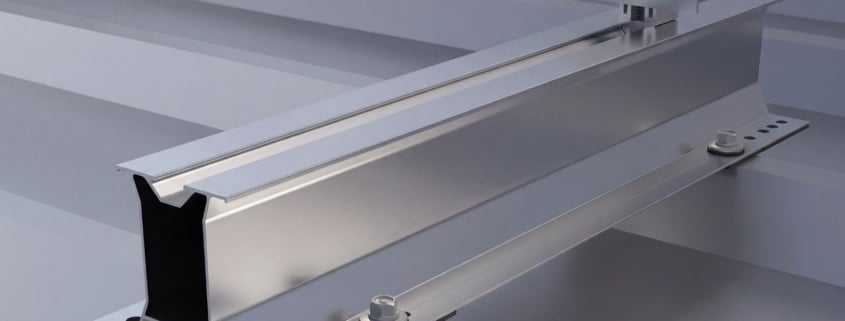

Fabrika, depo ve sanayi binalarının büyük çoğunluğunda kullanılan trapez (trapezoidal) metal çatı, GES kurulumu için en elverişli zemin sunar. ISOTEC’in ISOTRAP S ailesi; trapez profilin geometrisine göre hesaplanan kelepçe noktalarıyla, çatıya tek bir delik açmadan panel taşıyıcı ray sistemini sabitleyen dört farklı modelden oluşur.
ISOTRAP S Ailesi: 4 Model, Tek Platform
| Model | Profil Yüksekliği | Max Rüzgar Hızı | Kar Yükü | Öne Çıkan Özellik |
|---|---|---|---|---|
| ISOTRAP S20 | 20 mm | 130 km/s | 1,5 kN/m² | Hafif trapez çatılar, konut tipi sanayi yapıları |
| ISOTRAP S50 | 47–56 mm | 150 km/s | 2,4 kN/m² | Standart endüstriyel trapez, en yaygın kullanım |
| ISOTRAP S60-NX | 59–67 mm | 150 km/s | 2,4 kN/m² | Gece havalandırma boşluğu (NX), yüksek profil |
| ISOTRAP S85 | 82–90 mm | 170 km/s | 3,2 kN/m² | Yüksek rüzgar ve kar yükü, sahil ile dağlık bölgeler |
ISOTRAP MINI V3: Küçük Bütçe, Büyük Güvenlik
Orta ölçekli sanayi binaları ve OSB yapıları için ISOTRAP MINI V3, ISOTRAP S’in kompakt versiyonu olarak öne çıkar. Sinüzoidal (dalgalı) trapez profiller dahil geniş bir çatı kesitinde çalışır; panel başına montaj süresi standart sistemlere kıyasla %30 daha kısadır.
3. Sandviç Panel Çatılar: ISOSIDE
Soğuk zincir depoları, gıda işleme tesisleri ve çelik yapılı modern fabrikalar genellikle sandviç panel çatı kullanır. Sandviç paneller; üst ve alt metal yüzey arasında köpük ısı yalıtımı barındırır. Bu yapı, trapez klemens sistemlerini tamamen geçersiz kılar: kelepçe sıkıştırması köpük katmanına zarar verir, su girişi yaratır.
ISOSIDE: Yandan Sabitleme Teknolojisi

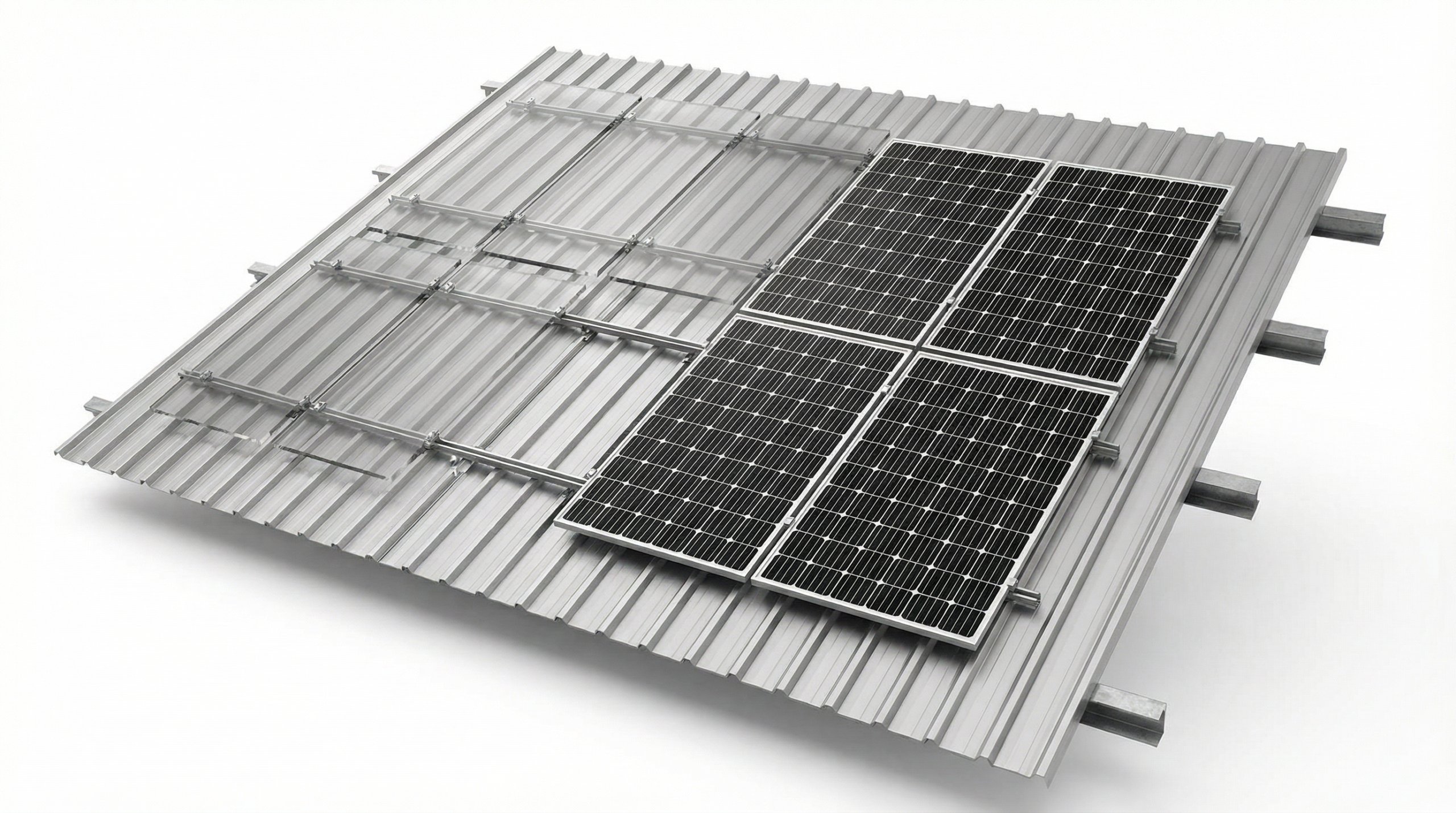

ISOSIDE, dünyada sandviç panel çatılar için geliştirilen nadir montaj sistemlerinden biridir. Klasik kelepçe yerine XSide konektörü, sandviç panelin yan nervürüne kilitlenir. Bu yöntemle:
- Çatıya tek bir delik açılmaz
- Sandviç panelin yüzey boyası ve kaplaması bozulmaz
- Isı köprüsü (thermal bridge) oluşmaz
- Çatı mevcut su sızdırmazlık garantisi korunur
| Özellik | ISOSIDE Değeri | Açıklama |
|---|---|---|
| Panel Kalınlığı Aralığı | 80–200 mm | Tüm standart sandviç panel kalınlıkları için uyumlu |
| Bağlantı Noktası Yöntemi | Yandan (XSide) | Panel yüzeyine dokunmadan yan nervüre kilitlenme |
| Max Rüzgar Yükü | 140 km/s | EUROCODE EN 1991-1-4 uyumlu statik raporla teyitli |
| Panel Ağırlığı Kapasitesi | ≤ 35 kg/m² | 540 W çift-cam bifaciyal panel dahil tüm modern panel tipleri |
| Malzeme | 6005A-T6 Alüminyum | Anodize yüzey işlemi, tuzlu hava ortamında korozyon direnci |
4. Eğimli ve Kiremit Çatılar: ISOBEAM VO
Yatay çatı aksının altında bir eğim barındıran eğimli çatılar — beton kiremit, seramik kiremit veya profil saç kaplamalı — fabrikasyon süreçlerinden ziyade daha çok atölye, küçük sanayi tesisi ve yurt binalarında karşımıza çıkar. ISOTEC’in bu çatı tipine özel çözümü ISOBEAM VO, çatı örtüsüne hasar vermeden alüminyum profil ray üzerinden panel taşır.
ISOBEAM VO Teknik Özellikleri
- Uyumlu çatı örtüleri: Beton kiremit, seramik kiremit, oluklu kiremit, doğal taş levha
- Montaj yöntemi: Kiremit kaldırılır → çatı lattasına bağlantı vidası → kiremit geri yerleştirilir
- Su yalıtımı: EPDM contalar ile su sızdırmazlığı sağlanır, orijinal çatı örtüsü korunur
- Eğim aralığı: 15° – 60° arası tüm çatı eğimlerinde çalışır
- Malzeme: 6063-T6 alüminyum profil, siyah anodize kaplama seçeneği
- Yük kapasitesi: EUROCODE EN 1991 uyumlu, max 1,8 kN/m² kar yükü
ISOBEAM VO — Montaj Videosu
Video: ISOBEAM VO ile eğimli kiremit çatıda sızdırmazlık garantili GES kurulumu
5. 4 Sistem, Tek Tabloda
Hangi sistemi seçeceğinize karar vermeden önce, aşağıdaki teknik karşılaştırma tablosunu çatı tipinize göre inceleyin:
| Kriter | ISOTRAP S | ISOTRAP MINI V3 | ISOSIDE | ISOBEAM VO |
|---|---|---|---|---|
| Uyumlu Çatı Tipi | Trapez metal | Trapez / sinüzoidal | Sandviç panel | Eğimli / kiremit |
| Bağlantı Yöntemi | EasyClamp (delme yok) | Mini kelepçe | XSide (yandan) | Latta vidası |
| Çatıya Delik? | ❌ Hayır | ❌ Hayır | ❌ Hayır | ⚠️ Latta delme (kiremit değil) |
| Max Rüzgar Yükü | 170 km/s (S85) | 130 km/s | 140 km/s | 120 km/s |
| Yapısal Garanti | 30 yıl | 25 yıl | 25 yıl | 25 yıl |
| Tipik Proje Ölçeği | 100 kWp – 5 MWp | 20 kWp – 500 kWp | 50 kWp – 2 MWp | 5 kWp – 200 kWp |
6. Doğru Sistemi Nasıl Seçersiniz?
Sistem seçimi, temel olarak aşağıdaki üç sorunun cevabına bağlıdır. Bu soruları cevaplayabiliyorsanız, doğru sistemi zaten tespit etmişsinizdir:
- Trapez veya sinüzoidal metal levha → ISOTRAP S ailesi veya ISOTRAP MINI V3
- Sandviç panel (çift cidarlı yalıtımlı) → ISOSIDE
- Kiremit, taş, seramik veya eğimli profil saç → ISOBEAM VO
- 500 kWp ve üzeri büyük sanayi → ISOTRAP S (yüksek yük kapasitesi, 30 yıl garanti)
- 20–500 kWp orta ölçek → ISOTRAP MINI V3 (ekonomik, hızlı montaj)
- Her kapasite / sandviç panel → ISOSIDE
- 5–200 kWp küçük-orta tesis → ISOBEAM VO
Türkiye Rüzgar Haritası’na (TSMS) göre bölgenizi sınıflandırın. Ege/Marmara kıyıları ve Doğu Anadolu platosu için ISOTRAP S85 tercih edin. İç Anadolu ve Karadeniz iç kesimleri için S50/S60-NX yeterlidir.
Ücretsiz Teknik Keşif Talep Edin
Çatı tipinizi ve projenizin bulunduğu ili bildirin; ISOTEC uzmanları çatı ölçümü, statik hesap ve sistem önerisiyle birlikte ücretsiz teknik keşif raporu hazırlasın. Bağlayıcı teklif öncesi tüm teknik parametreler netleşsin.
