ISOGROUND ONE
- Einzelstützen-System mit festem Neigungswinkel
- Bevorzugt, um auf hartem Untergrund die Anzahl der Stützen zu verringern
- Hochkant- und Querformat-Anordnung
- Optionen Stahl/Stahl und Stahl/Aluminium

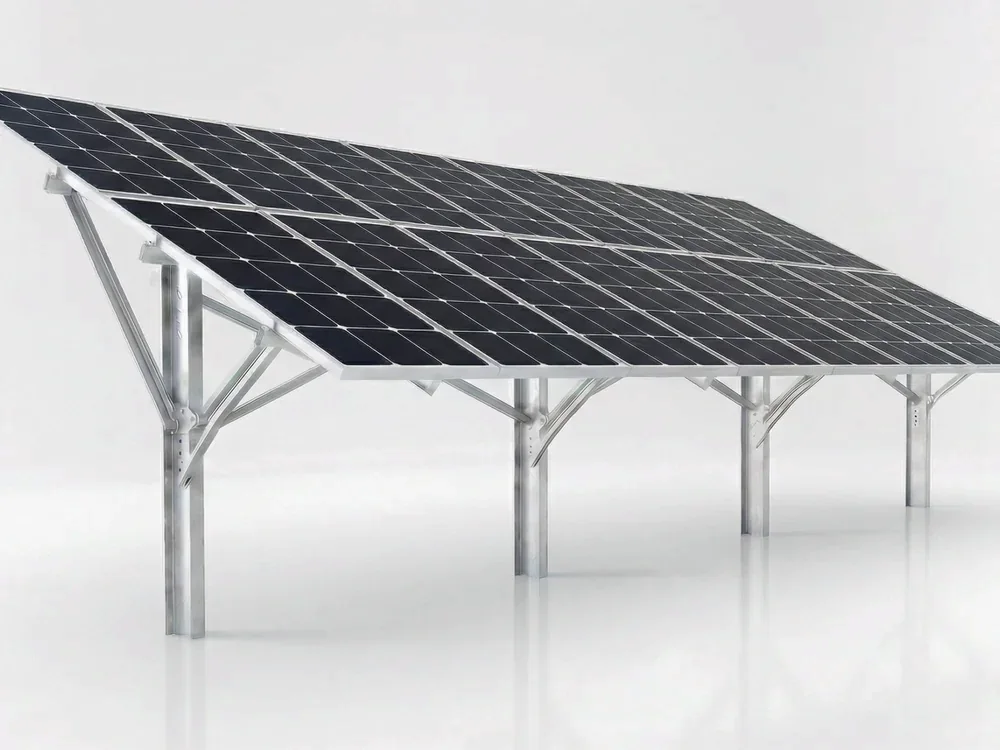

Was ist ISOGROUND ONE?
ISOGROUND ONE ist die Einzelstützen-Lösung der ISOTEC-Familie von Freiflächen-Montagesystemen mit festem Neigungswinkel (Fixed-Tilt). Auf hartem und felsigem Untergrund wird sie bevorzugt, um die Anzahl der Stützen zu reduzieren.
Das System eignet sich für vertikale und horizontale Modulanordnung und wird bei einer Modulneigung von 10° – 35° eingesetzt. Stahl–Stahl (SS) und Stahl-Aluminium (SA) sind die erhältlichen Varianten; alle Verbindungselemente bestehen aus Edelstahl A2-70.
Mit ISOGROUND ONE wurden bereits 180 MW realisiert. Kontaktieren Sie das ISOTEC-Ingenieurteam, um je nach Bodenhärte, Geländeneigung, Modulgröße und statischen Anforderungen die passende Konfiguration zu bestimmen.
Bodenbefestigungsmethoden
Nach Bodengutachten festgelegte Befestigungslösungen
Technische Daten
| Anwendungsbereich | Boden / Freifläche |
| Systemtyp | Fest angestellt (Fixed-Tilt), Einzelstütze |
| Materialvarianten | SS (Stahl-Stahl) / SA (Stahl-Aluminium) |
| Modulanordnung | Hochformat und Querformat |
| Panelgröße (L) | 1.500 – 2.500 mm |
| Panelgröße (B) | 990 – 1.330 mm |
| Modulstärke (H) | 30 – 45 mm |
| Modulwinkel | 10° – 35° |
| Bodenbefestigung | Rammen, Kernbohrung oder Ankerbefestigung auf Beton, je nach Bodengutachten |
| Material | Stahl-Tragkonstruktion; Schienen und Halter aus Aluminium 6063-T66; Verbindungselemente aus Edelstahl A2-70 |
| Realisierte Leistung | 180 MW |
Systemkomponenten
Einfache Montage
Technische Dokumente
Laden Sie die gesamte technische Dokumentation für das Produkt herunter.
Lassen Sie uns gemeinsam die optimale ISOGROUND ONE Konfiguration für Ihr Projekt festlegen
BF-Adapter · Vorteil bei bifazialer Verschattung
In der Branche gibt es zwei unterschiedliche Ansätze. Warum ist der BF-Adapter von ISOTEC sowohl wirtschaftlich als auch leistungsstark?
Warum ist die Beschattung bei bifazialen Paneelen wichtig?
Bifaziale (doppelseitige) Solarmodule erzeugen Strom sowohl auf der Vorder- als auch auf der Rückseite. Die Rückseite nimmt die vom Boden reflektierte und seitlich einfallende Strahlung auf — typischerweise %15-20 ek üretim bietet.
Kritischer Punkt: Jedes Teil (Pfette, Träger, Kabel), das das auf die Rückseite des Paneels fallende Licht blockiert, erzeugt auf der Rückseite Schattenlinien und die Zellen unter diesem Schatten verlieren an Ertrag. Der Pfetten-Paneel- Abstand und die Querschnittsfläche der Pfette sind die bestimmenden Parameter.
Um den größtmöglichen Nutzen aus einer bifazialen Investition zu ziehen, ist daher die Gestaltung des Montagesystems von entscheidender Bedeutung.
Zwei Designphilosophien in der Branche
In der Branche gibt es zwei Hauptansätze zur Reduzierung der bifazialen Schattenbildung:
Schräger C-Träger Wettbewerber
Der Träger verläuft parallel zum Paneel im gleichen Winkel. Ein einzelnes langes C-Profil sorgt für Halt entlang des Paneels.
- ✓ Minimaler Schatten, hoher bifazialer Ertrag.
- ✗ Lange Stahlträger, hohe Materialkosten.
- ✗ Bei geneigten Bauwerken variieren die Säulenhöhen.
- ✗ Die Toleranzen sind eng, die Montage dauert lange.
Vertikaler Träger + horizontale Z-Pfette ISOTEC + BF
Die Träger verlaufen vertikal (senkrecht zum Boden, kurz). Die Z-Profil-Pfetten verlaufen horizontal. Zwischen Pfette und Paneel ist ein BF-56-mm-Abstandshalter eingesetzt.
- ✓ Geringer Stahlanteil, schnelle Montage, wirtschaftlich.
- ✓ Mit BF-Adapter ist der bifaziale Ertrag gegenüber dem Schräg-C-Träger gleichwertig
- ✓ Standardstütze, einfache Beschaffung
- ✓ Schlitzdesign kompatibel mit Wärmeausdehnung.
CAD-Vergleich – Abstände zwischen Pfetten und Paneelen
Wie funktioniert der BF-Adapter?
Der ISOTEC BF-Adapter ist eine zwischen Z-Pfette und Paneelunterseite eingesetzte Abstandshalter- und Klemmlösungmit 56 mm Abstand, die die auf die Paneelrückseite fallende Strahlung maximiert.
Designmerkmale
- Abstandshalterkörper: EN AW-6005A T6 eloxiertes Aluminium (3,0 mm Wandstärke)
- Abstand: Der Abstand zwischen der Oberseite der Pfette und der Unterseite des Paneels beträgt 56 mm.
- Slot-Design: Berücksichtigung der thermischen Ausdehnung der Paneele (Toleranz ±2 mm)
- Schrauben: Edelstahl A2 M8×40 Sechskant
Klemmvarianten
| Code | Typ | Nutzung |
|---|---|---|
| BFC | Glas-zu-Glas-Kante | Für rahmenlose Glas-Glas-Paneele an den Paneelkanten. |
| BFC-E | Mittelhalterung | In der Paneelmitte, gemeinsame Halterung, rahmenlos |
| BFC-SET | Komplettes Set | Alle Komponenten sind vorverpackt, schnelle Montage. |
CAD-Details – ISOTEC-System
Ergebnisse der bifazialen Strahlungssimulation
Die Ergebnisse wurden mit der quelloffenen Software des NREL (US-amerikanisches National Renewable Energy Laboratory) namens Bifacial Radiance (Python-Bibliothek) ermittelt. Es erfolgt eine Ray-Tracing-basierte Strahlungsberechnung, die die Standortbedingungen exakt abbildet.
Vergleich der Heatmaps
Warme (gelbe) Farben zeigen hohe Einstrahlung (1,77 MWh/m² jährlich), kalte (blaue) Farben Schattenbereiche. Bei beiden Systemen erhält die Paneelvorderseite (oberer gelber Bereich) eine homogene Einstrahlung; der Unterschied ist auf der Paneelrückseite zu sehen.
Numerische Ergebnisse
| System | Bifacial Gain | Schattenlinie | Kosten |
|---|---|---|---|
| Schräg-C (Wettbewerber) | ~%18-20 | 1 großer | 💰💰💰 Hoch |
| ISOTEC + BF-Adapter | %18 | 2 kleine | 💰 Wirtschaftlich |
| ISOTEC (ohne BF-Adapter) | ~%10-12 | 2 nahe Schatten | 💰 Niedrigste Kosten |
Gleiche bifaziale Stromerzeugung, kürzere Träger, weniger Stahl, schnellere Montage. Im Feldmaßstab ist der Kostenunterschied deutlich.
