ISOFLAT S13
- IFI-Windkanaltest genehmigt (Berichtsnummer: IEI01-2)
- Befestigung mit Ballast ohne Bohren ins Dach.
- 13° Südhang — maximale Energieproduktion.
- Vormontierte Bausätze, die mit nur einem Werkzeug installiert werden können.
- %100 yerli üretim, 12 yıl sistem garantisi
Was sind ISOFLAT und S13?

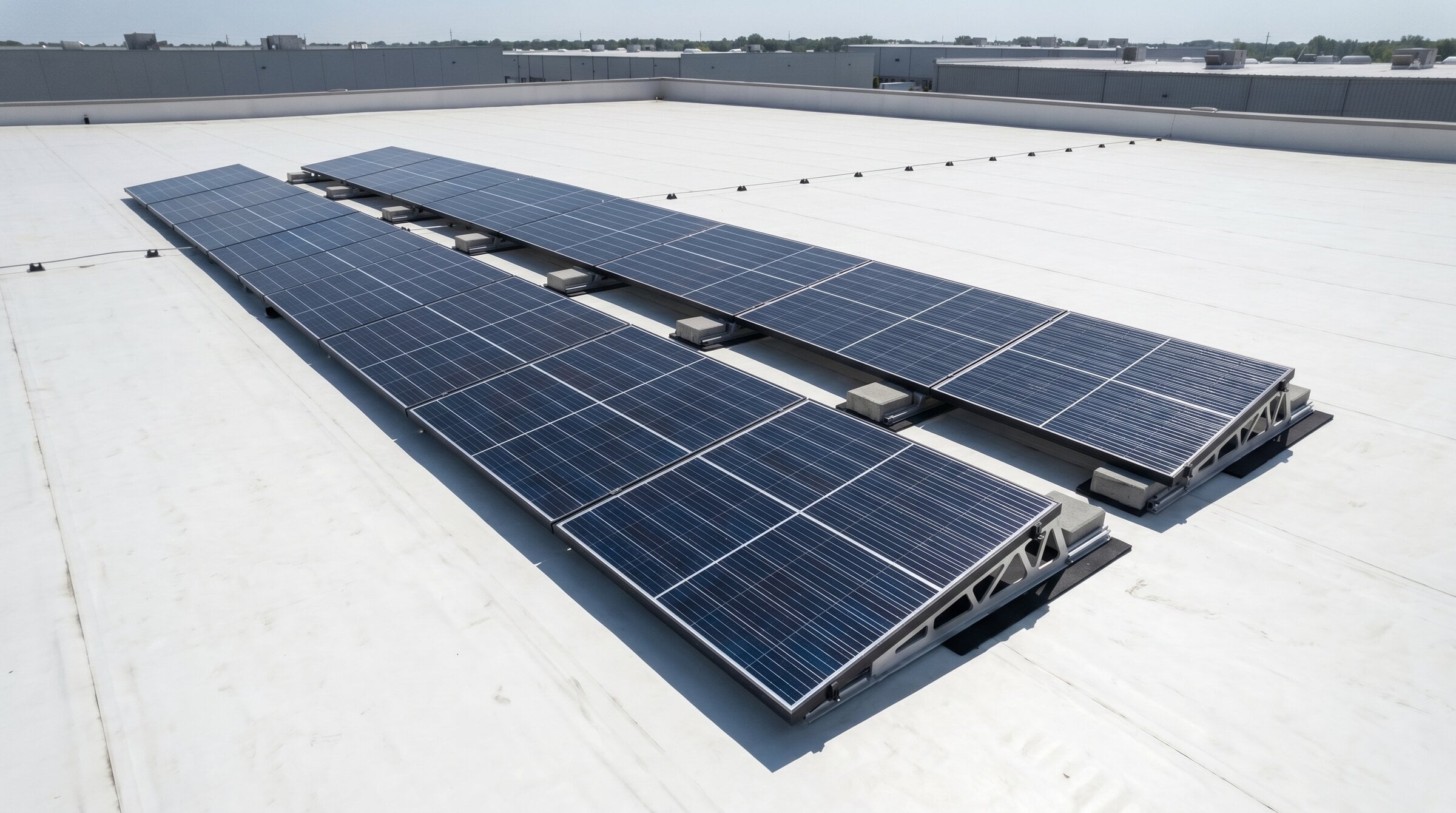

Das ISOFLAT S13 ist ein asymmetrisches Flachdachmontagesystem zur Installation von Solarmodulen auf Flachdächern mit einer Südneigung von 13°. Es eignet sich für Flachdächer aus Beton, Kies und Membrandächer und wird mittels Ballastierung (Gewicht) ohne Bohren von Löchern im Dach befestigt.
Das System besteht aus der kurzen Hauptschiene TFX-1400, der hinteren Stütze ISOFLAT BS3, den Verbindern ISOFLAT 150 und 350, den EasyClamp-Mittel-/Endklemmen, dem Standard-Windabweiser RUA.3, der EPDM-Puffermembran und den Befestigungselementen aus Edelstahl A2-70. Die Profile und Klemmen sind aus der Aluminiumlegierung 6063-T66 gefertigt und entsprechen den EN-ISO-Normen.
Eine 13°-Südneigung gewährleistet maximale Energieausbeute in eine Richtung; diese Ausrichtung optimiert die Jahresproduktion. Das System ist thermisch dehnungsabhängig unterteilt, wobei jede Reihe maximal 15 m lang und mindestens 550 mm vom Dachrand entfernt ist. Die zuverlässige Installation wird durch Auslegungsdaten sichergestellt, die im Windkanal des IFI Instituts für Industrieaerodynamik (Aachen) gemäß EN 1991-1-4 geprüft wurden.
Wissenschaftliche Garantie – Windkanaltest des IFI Aachen
Dies ist eine Messung, keine Schätzung. Die Systeme ISOFLAT und S13 wurden in einem unabhängigen Institut in Deutschland getestet.
Die tatsächliche Windlast, die auf eine mit Ballast auf einem Flachdach befestigte Solaranlage wirkt, lässt sich nicht durch theoretische Berechnungen ermitteln; sie muss im Windkanal gemessen werden. Die Modelle ISOFLAT und S13 wurden im Windkanal des IFI Instituts für Industrieaerodynamik GmbH (Teil der RWTH Aachen) in einer um 13° nach Süden geneigten Anordnung getestet.
Der Test, der gemäß den Normen EN 1991-1-4:2005 und DIN EN 1991-1-4/NA:2010-12 durchgeführt wurde, lieferte Druckbeiwerte für Gebäude mit Dachneigungen bis zu 10° und Höhen bis zu 50 m für verschiedene Reichweitenzonen und effektive Windbereiche.
Ergebnis: Für jedes Projekt werden standortspezifische Ballastberechnungen gemäß EN 1991-1-4 unter Verwendung des Spitzendrucks (qp) und Berichtsdaten erstellt. Dadurch wird sichergestellt, dass das System für jeden Standort geprüft geliefert wird – das Risiko des Abblasens wird durch Messung und nicht durch Schätzung minimiert.
IFI-Testbericht — IEI01-2 (PDF)Flachdachsysteme, die keinen Windkanaltests unterzogen wurden, verhalten sich in der Praxis so. Dies ist nicht der richtige Ort für die Prüfverfahren ISOFLAT oder S13 – dies ist das IFI-Prüflabor.
Technische Daten
| Anwendungsbereich | Flache Betondächer, Kiesdächer, Membrandächer |
| Neigungswinkel | 13° Süd (8°–13° je nach Paneelgröße) |
| Orientierung | Einweg (Single) — Blickrichtung Süden. |
| Panelgröße (L) | 1.640 – 2.400 mm |
| Panelgröße (B) | 990 – 1.303 mm |
| Paneelgröße (H) | 30 – 45 mm |
| Paneelplatzierung | Horizontal (Querformat); Montage an der kurzen oder langen Kante. |
| Festsetzung | Ballast / IMC / Anker |
| Hauptschiene | TFX-1400 (kurze Schiene) |
| Profil / Klemme | Aluminium 6063-T66 |
| Boden / Zwischen den Schienen | SBR-Gummimembran |
| Befestigungselemente | Edelstahl A2-70 |
| Maximale Serienlänge | 15 m (Wärmeausdehnungsgrenze) |
| Dachrandabstand | Mindestens 550 mm |
| Dachneigungsbegrenzung | Bei Verwendung von %3 erfolgt die Befestigung an der Brüstung mit einem Stahlseil. |
| Maximale Gebäudehöhe | 20 m |
| Standard | EN 1991-1-4 (Eurocode 1) + IFI-Windkanal (IEI01-2) |
| Garantie | 12 Jahre Systemgarantie |
Systemkomponenten

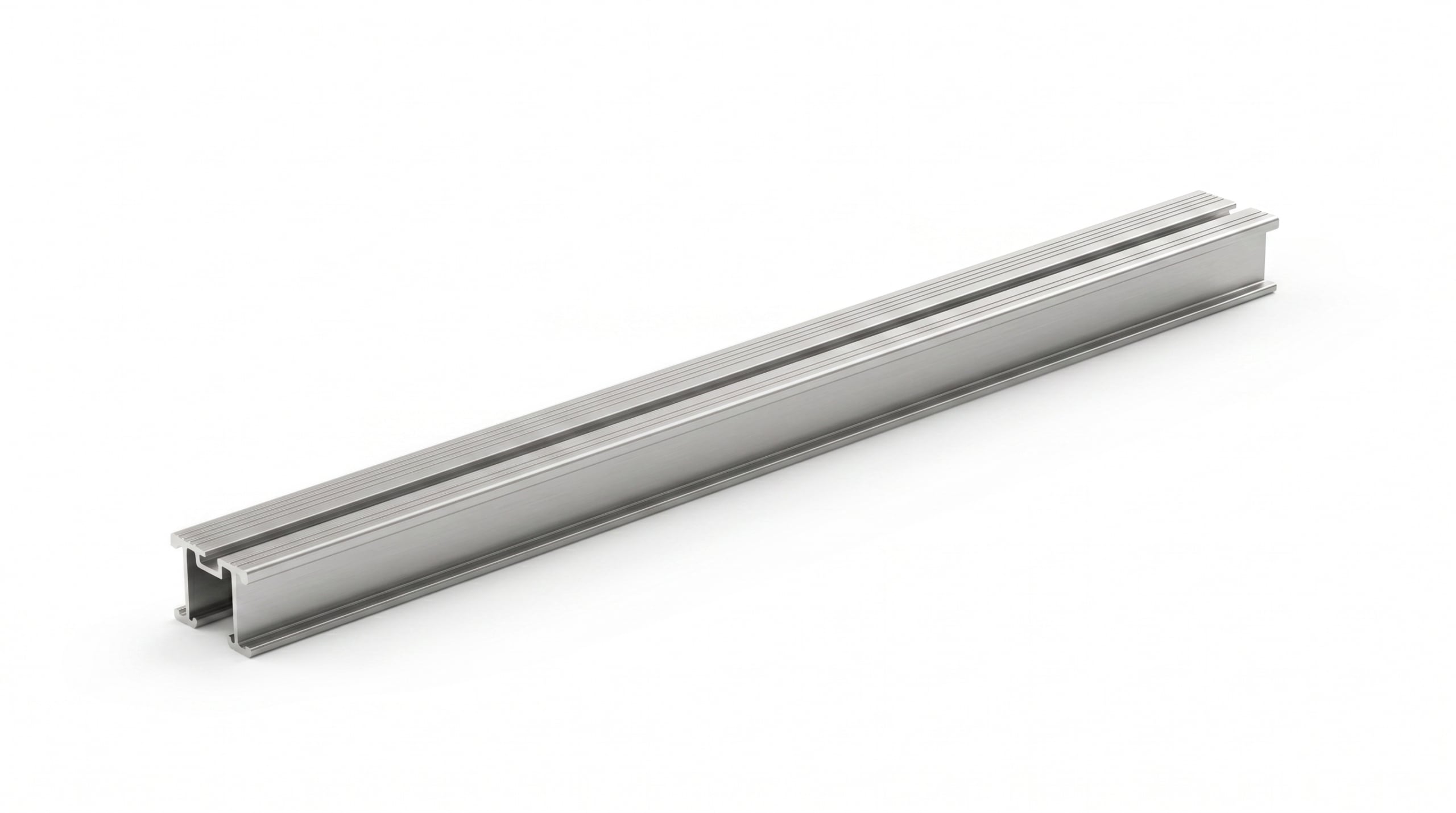

Kurze Hauptschiene aus Aluminium, 1400 mm lang. Führungsleisten auf der Oberseite erleichtern die Montage an der Längs- oder Kurzkante des Panels. Aluminium 6063-T66.
Die dreieckige hintere Stütze hält das Paneel in einem Winkel von 13° nach Süden. Sie wird entsprechend der Paneelgröße in die Führung eingesetzt, um 90° auf die Schiene gedreht und mit T-Kopf-Schrauben befestigt.
Ein Verbinder, der Schienensätze mit Stiften verbindet und sichert. Die Standardausführung mit 150 mm Länge und die 350 mm lange Ausführung (Verbinder Lang) werden für Paneele mit einer Breite von ≥ 1040 mm verwendet.

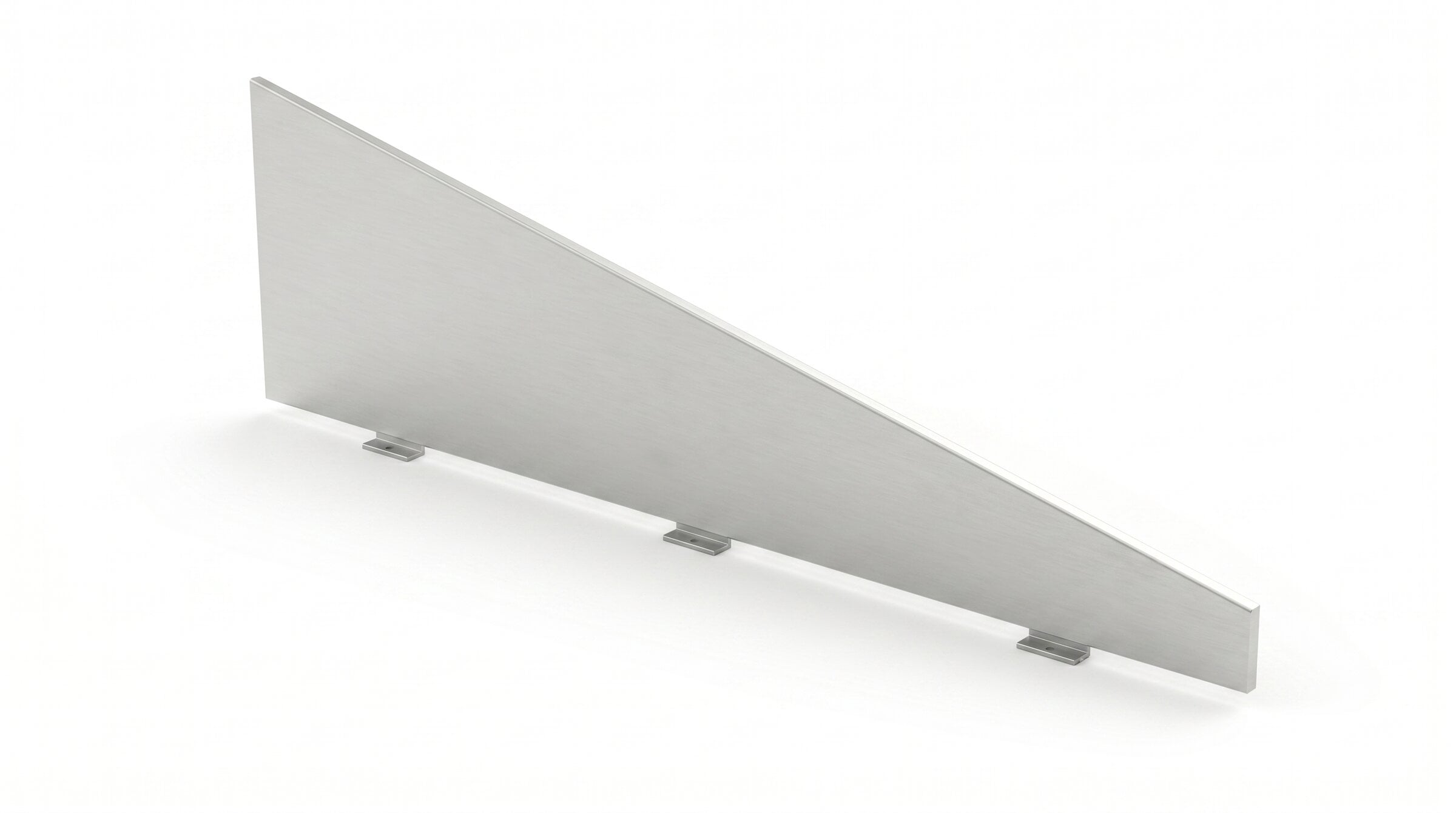

Seitliche Windabweiser gehören bei den Modellen ISOFLAT und S13 zur Serienausstattung. Sie lenken den Winddruck an die Enden der Baureihe und reduzieren so den Auftrieb. Ihre Geometrie entspricht den IFI-Prüfstandards.

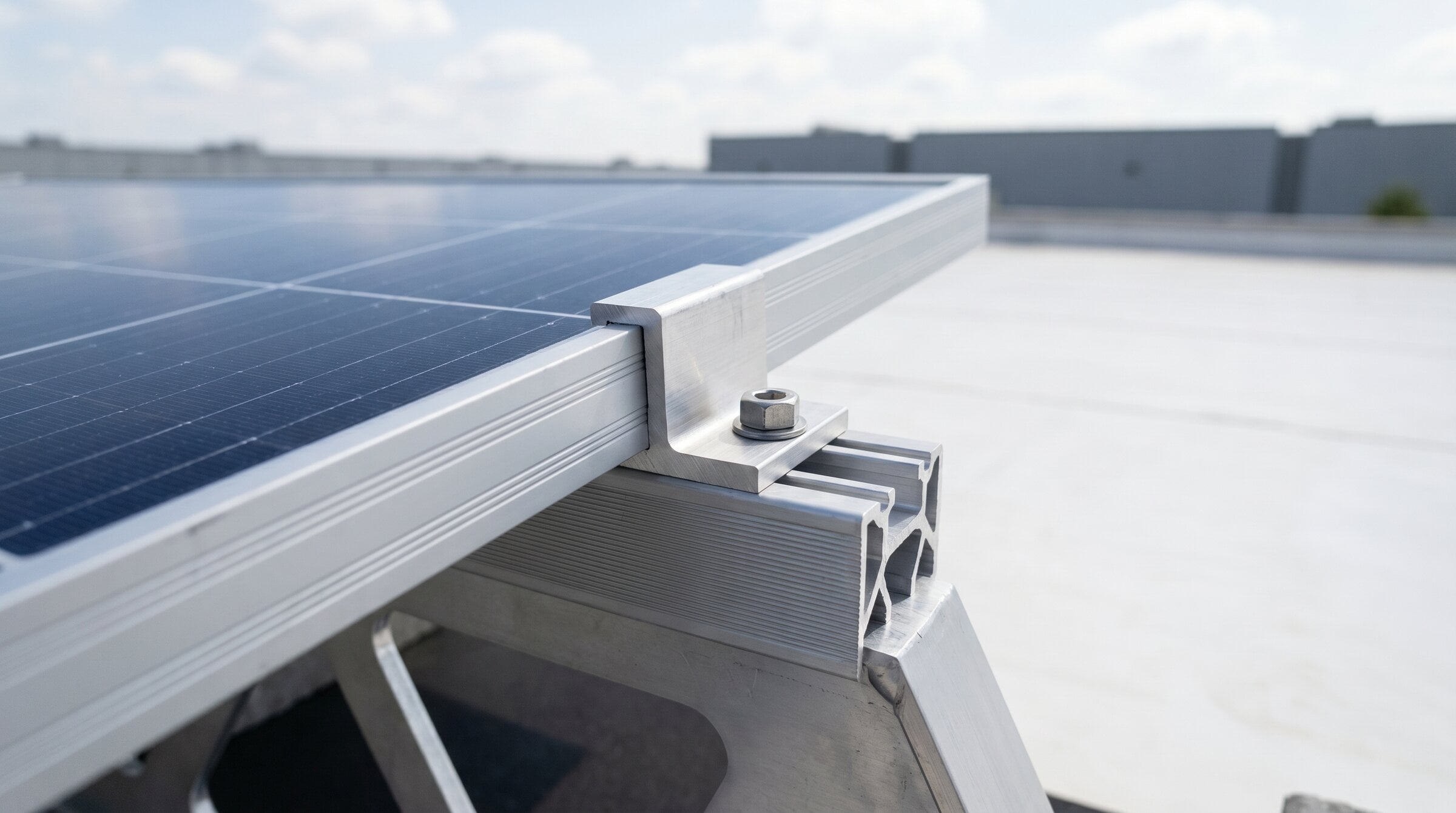

Universelle Mittel- und Endklemmen. Kompatibel mit PV-Modulen mit 30–45 mm Rahmendurchmesser. Funktioniert mit allen ISOTEC-Systemen; Innensechskant-Drehmoment wird mit einem einzigen Werkzeug betätigt.
Die an den Schienenenden angebrachten Abdeckungen verhindern das Eindringen von Schmutz, Wasser und Fremdkörpern in die Schiene und sorgen für ein sauberes Erscheinungsbild der Schienenkanten.
Ein Gummipuffer wird zwischen der Schiene und der Dachfläche verlegt. Er schützt die Dachdeckung, verhindert ein Verrutschen und gleicht Unebenheiten der Oberfläche aus.
Einfache Montage
-
1Dachmarkierung und -vorbereitung Gemäß dem Paneel-Anordnungsplan sind die Reihenpositionen auf der Dachfläche markiert. Ein Mindestabstand von 550 mm zum Dachrand ist vorgesehen; die thermische Ausdehnung wird so berücksichtigt, dass jede Reihe maximal 15 m lang ist.
-
2SBR-Membran- und Schienenplatzierung Die SBR-Gummipuffermembran wird entlang der markierten Linien verlegt. Die TFX-1400-Hauptschienen werden auf die Membran gelegt; falls erforderlich, werden sie mit dem ISOFLAT-Verbinder 150 (oder 350) Ende an Ende verbunden und mit Stiften gesichert.
-
3BS3-Positionierung des hinteren Fußes Die hinteren Füße ISOFLAT BS3 werden entsprechend der Plattengröße an den Führungspunkten der Schiene positioniert. Jeder hintere Fuß wird um 90° auf die Schiene gedreht, und die T-Kopf-Schraube wird in die Schiene eingesetzt und festgezogen.
-
4RUA.3 Windabweiser- und Kappenmontage An den Seiten der Schiene sind Windabweiser des Typs RUA.3 angebracht, an den Schienenenden Kappen des Typs Cap TFX. Die Positionen der Windabweiser entsprechen den Konstruktionsvorgaben der IFI.
-
5Montage von Paneel und EasyClamp Die Paneele werden auf der Oberseite des BS3-Hinterbeins und der Vorderseite der TFX-Schiene befestigt. EasyClamp End- (Außenkanten) und EasyClamp Mid-Klemmen (zwischen den Paneelen) werden montiert; die Inbusschrauben werden mit dem entsprechenden Drehmoment angezogen.
-
6Schotterplatzierung und -prüfung Das anhand der Projektberechnungen ermittelte Schottergewicht wird direkt auf die Schiene gelegt. Bei mittleren/hohen Lasten wird zusätzlicher Schotter zwischen den Schienen eingebracht; bei einer Dachneigung von mehr als %3 erfolgt die Befestigung von der Brüstung aus mit Stahlseilen.
Technische Dokumente
Laden Sie die gesamte technische Dokumentation für das Produkt herunter.
Lassen Sie uns gemeinsam herausfinden, welche ISOFLAT- oder S13-Konfiguration am besten zur Anordnung der Seile und zur Windlast auf Ihrem Dach passt.
BF-Gerät · Bifaziale Beschattungsvorteile
In der Branche gibt es zwei unterschiedliche Ansätze. Warum ist der BF-Adapter von ISOTEC sowohl wirtschaftlich als auch leistungsstark?
Warum ist die Beschattung bei bifazialen Paneelen wichtig?
Bifaziale (doppelseitige) Solarzellen erzeugen Strom sowohl auf ihrer Vorder- als auch auf ihrer Rückseite. Die Rückseite fängt typischerweise die vom Boden reflektierte und von den Seitenkanten einfallende Strahlung auf. %15-20 ek üretim bietet.
Der kritische Punkt: Jedes Teil (Funke, Strahl, Kabel), das das auf die Rückseite des Panels fallende Licht blockiert, → auf die Rückseite Schattenlinien Es entsteht ein Schatten, und die Zellen unter diesem Schatten verlieren an Produktivität. Zwischen dem Pfetten und dem Panel... Distanz und der Pfetten Querschnittsfläche Dies sind die bestimmenden Parameter.
Um den größtmöglichen Nutzen aus einer bifazialen Investition zu ziehen, ist daher die Gestaltung des Montagesystems von entscheidender Bedeutung.
Zwei Designphilosophien in der Branche
In der Branche gibt es zwei Hauptansätze zur Reduzierung der bifazialen Schattenbildung:
Schräger C-Träger Wettbewerber
Der Träger verläuft parallel zum Paneel im gleichen Winkel. Ein einzelnes langes C-Profil sorgt für Halt entlang des Paneels.
- ✓ Minimaler Schatten, hoher bifazialer Ertrag.
- ✗ Lange Stahlträger, hohe Materialkosten.
- ✗ Bei geneigten Bauwerken variieren die Säulenhöhen.
- ✗ Die Toleranzen sind eng, die Montage dauert lange.
Vertikaler Strahl + Horizontaler Z-Zweck ISOTEC + BF
Die Träger verlaufen vertikal (senkrecht zum Boden, kurz). Die Z-Profil-Pfetten verlaufen horizontal. Zwischen Pfette und Paneel ist ein BF-56-mm-Abstandshalter eingesetzt.
- ✓ Geringer Stahlanteil, schnelle Montage, wirtschaftlich.
- ✓ Bifaziale Leistung mit BF-Apparatur und geneigter C gleich
- ✓ Standard-Säule, einfache Versorgung.
- ✓ Schlitzdesign kompatibel mit Wärmeausdehnung.
CAD-Vergleich – Abstände zwischen Pfetten und Paneelen
Wie funktioniert der BF-Adapter?
Der ISOTEC BF-Adapter ist ein Bauteil, das zwischen der Z-förmigen Pfette und der Unterseite der Platte angebracht wird. Abstandshalter + KlemmsystemDurch die Schaffung eines Abstands von 56 mm wird die auf die Rückseite des Panels einfallende Strahlung maximiert.
Designmerkmale
- Abstandshalter: EN AW-6005A T6 eloxiertes Aluminium (3,0 mm Wandstärke)
- Distanz: Der Abstand zwischen der Oberseite der Pfette und der Unterseite des Paneels beträgt 56 mm.
- Slot-Design: Berücksichtigung der thermischen Ausdehnung der Paneele (Toleranz ±2 mm)
- Schrauben: Edelstahl A2 M8×40 Sechskant
Klemmvarianten
| Code | Medizin | Verwenden |
|---|---|---|
| BFC | Glas-zu-Glas-Kante | Für rahmenlose Glas-Glas-Paneele an den Paneelkanten. |
| BFC-E | Mittlerer Griff | Mittelpanel, gemeinsamer Griff, rahmenlos. |
| BFC-SET | Komplettes Set | Alle Komponenten sind vorverpackt, schnelle Montage. |
CAD-Details – ISOTEC-System
Ergebnisse der bifazialen Strahlungssimulation
Die Ergebnisse stammen aus dem Open-Source-Programm des NREL (US National Renewable Energy Laboratory). Bifaziale Ausstrahlung Dies wurde mithilfe einer Python-Bibliothek erreicht. Es wird eine scannerbasierte Strahlungsberechnung durchgeführt, die die Feldbedingungen genau widerspiegelt.
Vergleich der Heatmaps
Warme (gelbe) Farben deuten auf eine hohe Sonneneinstrahlung (1,77 MWh/m² jährlich) hin, während kühle (blaue) Farben schattige Bereiche kennzeichnen. In beiden Systemen erhält die Vorderseite des Panels (der obere gelbe Bereich) eine homogene Sonneneinstrahlung; der Unterschied liegt im Panel selbst. auf der Rückseite Es ist zu sehen.
Numerische Ergebnisse
| System | Bifacial Gain | Schattenlinie | Kosten |
|---|---|---|---|
| Slope-C (Gegenpart) | ~%18-20 | 1 großer | 💰💰💰 Hoch |
| ISOTEC + BF-Adapter | %18 | 2 kleine | 💰 Wirtschaftlich |
| ISOTEC (ohne BF-Adapter) | ~%10-12 | 2 nahe Schatten | 💰 Niedrigster Preis |
Gleiche bifaziale Fertigung, kürzerer Träger, weniger Stahl, schnellere Montage. Der Kostenunterschied ist im praktischen Einsatz erheblich.
